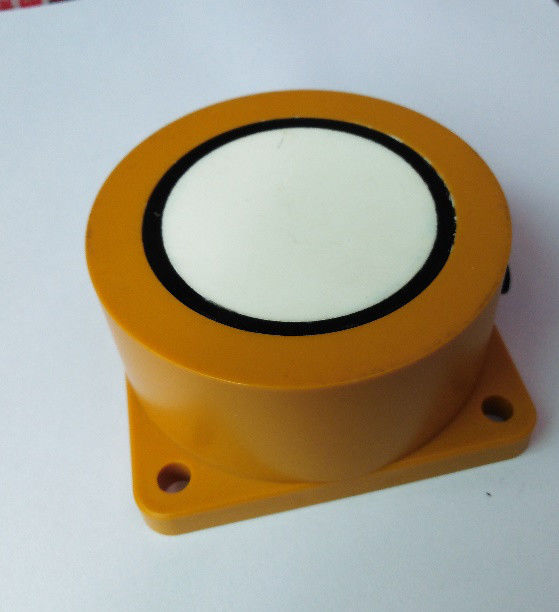

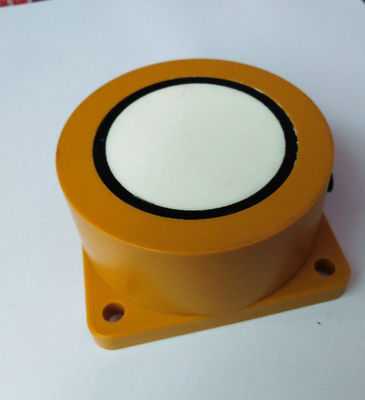

40Khz 400-10000 मिमी PBT FRP अल्ट्रासोनिक दूरी ट्रांसड्यूसर

10… 30VDC ripple10% ss
13… 30VDC (एनालॉग आउटपुट 0-10V)

मूल्यांकन सीमा को समायोजित करना
अल्ट्रासोनिक संवेदक में दो चाय-योग्य मूल्यांकन सीमाओं के साथ एनालॉग आउटपुट होता है।ये आपूर्ति लागू करके निर्धारित किए गए हैं
वोल्टेज -U_बी या + यू_बीTEACH-IN इनपुट में।आपूर्ति वोल्टेज को TEACH-IN इनपुट पर कम से कम 1 s के लिए लागू किया जाना चाहिए।
इंगित करें कि क्या TEACH-IN प्रक्रिया के दौरान सेंसर ने लक्ष्य को पहचान लिया है।निचली मूल्यांकन सीमा A1 सिखाया जाता है
तुम्हारे साथ_बी, A2 के साथ + U_बी।
दो अलग-अलग आउटपुट फ़ंक्शन सेट किए जा सकते हैं:
1. वस्तु (बढ़ती रैंप) के लिए बढ़ती दूरी के साथ एनालॉग मूल्य बढ़ता है
2. एनालॉग वैल्यू, वस्तु से बढ़ती दूरी (रैंप पर गिरना) के साथ आती है
मूल्यांकन सीमा केवल पहले 5 मिनट के बाद निर्दिष्ट की जा सकती है
पावर ऑन।मूल्यांकन सीमाओं को बाद में संशोधित करने के लिए,
उपयोगकर्ता एक नए पावर ऑन के बाद ही वांछित मान निर्दिष्ट कर सकता है।

TEACH-IN रैंपिंग (A2> A1)
- कम मूल्यांकन सीमा पर स्थिति वस्तु
- TEACH-IN निचली सीमा A1 में - U_बी
- ऊपरी मूल्यांकन सीमा पर स्थिति वस्तु
TEACH-IN ऊपरी सीमा A2 में + U के साथ_बी

TEACH-IN गिरने रैंप (A1> A2):
- कम मूल्यांकन सीमा पर स्थिति वस्तु

- TEACH-IN निचली सीमा A2 में + U के साथ_बी
- ऊपरी मूल्यांकन सीमा पर स्थिति वस्तु
- TEACH-IN ऊपरी सीमा A1 के साथ - U_बी

डिफ़ॉल्ट सेटिंग
A1: अनुपयोगी क्षेत्र
A2: नाममात्र संवेदन सीमा
ऑपरेशन की विधि: बढ़ती रैंप

एलईडी डिस्प्ले (SR80 श्रृंखला नहीं एलईडी)
